供應SCB10型干式變壓器
SCB10干式電力變壓器
|
概 述 華盈集團生產的SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力 下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變 壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、賓館、隧道、地 鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。 |

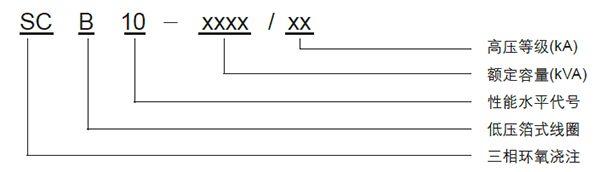

型號及其含義：
產品正常使用環境
海拔高度：≤1000m； 環境溫度：
最高溫度：40℃；
最低溫度：-25℃（戶外干式變壓器）； 最低溫度：-5℃（戶內干式變壓器）； 最高月平均溫度：30℃； 最高年平均溫度：20℃；
周圍空氣相對濕度應低于93%，線圈表面不應出現水滴； 三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
國家標準：
GB1094.1 《電力變壓器 第1部分：總則》
GB1094.11 《電力變壓器 第11部分：干式電力變壓器》
GB/T10228 《干式電力變壓器技術參數和要求》
GB311.1 《高壓輸變電設備的絕緣配合》
GB/T311.2 《絕緣配合 第2部分：高壓輸變電設備的絕緣配合使用導則》
GB/T311.6 《高電壓試驗技術 第5部分：測量球隙》
GB50150 《電氣裝置安裝工程 電氣設備交接試驗標準》
GB/T5273 《變壓器、高壓電器和套管的接線端子》
GB/T17211 《干式電力變壓器負載導則》
GB/T191 《包裝儲運圖示標志》
GB/T2900.15 《電工術語 變壓器 互感器 調壓器和電抗器》
JB/T10088 《6kV～500kV級電力變壓器聲級》
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 華盈集團生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
產品參數：
10kV系列
型號
電壓組合
聯結組標號
空載 損耗 (W)
負載 損耗 (W)
重 量

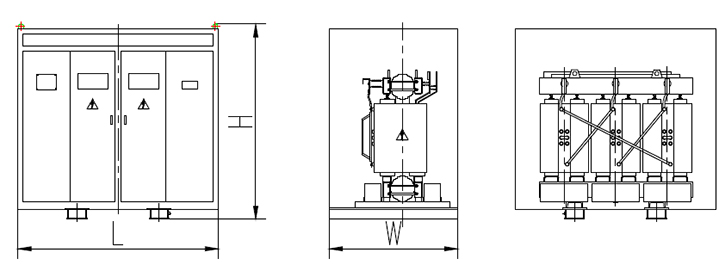

本體尺寸 (mm) L*W*H
外殼尺寸
帶外殼 總重
阻抗電壓（%）
高壓
低壓
SC10-30
6,6.3,
0.4
Dyn11
Yyn0
190
710
250
680*450*640
1080*850*1020
400
4
SC10-50
270
1000
300
700*450*640
1100*850*1040
450
SC10-80
370
1380
430
860*450*760
1260*850*1150
600
SC10-100
400
1570
630
920*780*900
1500*1300*2200
830
SC10-125
470
1850
700
920*780*950
1500*1300*2200
900
SC10-160
540
2130
800
920*780*1000
1500*1300*2200
1000
SC10-200
620
2530
950
1100*780*960
1800*1300*2200
1150
SC10-250
720
2760
1100
1100*650*1150
1800*1300*2200
1300
SC10-315
880
3470
1300
1100*940*1150
1800*1300*2200
1500
SC(B)10-400
980
3990
1500
1100*940*1200
1800*1300*2200
1800
SC(B)10-500
1160
4880
2000
1350*940*1200
2000*1500*2200
2250
SC(B)10-630
1340
5880
2050
1350*940*1300
2300*1500*2200
2300
SC(B)10-630
1300
5960
2050
1400*940*1130
2300*1500*2200
2300
6
SC(B)10-800
1520
6960
2350
1450*940*1140
2300*1500*2200
2600
SC(B)10-1000
1770
8130
2750
1500*940*1250
2300*1500*2200
3000
SC(B)10-1250
2090
9690
3100
1500*940*1300
2300*1800*2200
3300
SC(B)10-1600
2450
11730
3600
1550*940*1410
2300*1500*2200
4000
SC(B)10-2000
3050
14450
4600
1650*1190*1780
2400*1600*2200
5000
SC(B)10-2500
3600
17170
5500
1720*1190*1800
2500*1600*2200
6000
(kV)
(mm)L*W*H
H.V.
L.V.
10,
10.5,11
