干式變壓器通電前備的八大查驗要點

　　僅在查驗下列8個項目后，才需給干式變壓器通電。

　　在介紹之前我們先來了解一下我們的產品干式變壓器

　　KDGTB工頻耐壓試驗設備干式變壓器，這是發配電設備、各種電工產品及絕緣工具材料抗電強度試驗的備設備。GTB干式變壓器系武漢凱迪正大電氣有限公司參加制訂規程DL/T848.1-2004。是引進國外全新高新科技，運用高新的生產設備，使用了線圈環氧真空澆注成形，及CD型鐵心的新工藝、新材料、與其同容積，同電壓的油浸式實驗變壓器相比，具備重量輕、體型小、造型美觀、質量穩定、應用方便使用、無滲漏油等特點。

　　干式變壓器徹底改變了舊式實驗變壓器笨、大、重的落后狀況，在安上配套制造的高壓硅堆后能提供直流高壓實驗電源，配上控制柜(臺)、自動維護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得便捷、快速、輕松靈便，效率大幅提升。漏磁提升了絕緣強度和抗?jié)衲芰?。特別適用于供電系統及各電力用戶在現場檢測各種電氣設備的絕緣性能，直流耐壓及漏電流實驗。是取代目前笨重的油浸式變壓器的商品。

　　第1次檢查(銘牌級別)

　　保證銘牌額定值與安裝方式所預想的額定值一致。

　　第二次查驗(并行操作)

　　當干式變壓器并聯運行時，請確保他們以正確極性連接。如果只有一個或多個變壓器，但沒有并聯運行，則跳至下一個查驗。

　　第三次查驗(連接：電纜，母線)

　　保證大部分與電纜或母線連接都已正確連接且位置正確。

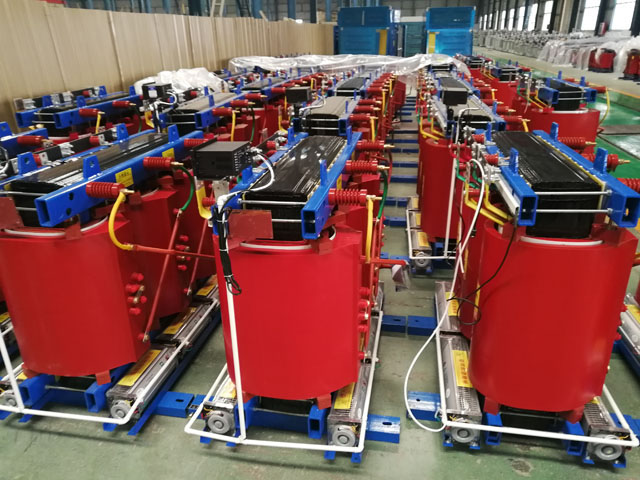

　　干式變壓器

　　第四次查驗(變更連接)

　　保證在三相里將分接開關面板上的大部分連接牢固地扭緊并固定于同一位置。

　　第五次查驗(接地)

　　保證將接地網正確連接到因此目的提供的螺栓上。

　　此外，請確保在工程中預見的正確位置正確執行了接地網。

　　第六次查驗(熱保護設備)

　　假如干式變壓器配有熱保護裝置，請確認電路連接，保證電壓符合規定，而且警報和關閉觸點已連接至其對應的回路。

　　第七次查驗(去除雜質)

　　保證沒有任何材料，設備或任何其他雜質附著在變壓器上，線圈之間或阻礙冷卻通道的通風。

　　第八次查驗(絕緣電阻測試)

　　始終提議通過在LV和HV繞阻之間以及從繞阻到地面之間進行檢測來檢測絕緣電阻。

　　僅在展開了這些查驗以后，才能把干式變壓器連接到系統。

　　干式變壓器設置為滿載時要施加電壓，而且需在次級繞組上測量該電壓以查驗相應的輸出額定值。在額定電流之外的電壓下運作會導致飽和消耗明顯提升，這可能會致使過熱和高過規范水準的噪音。
